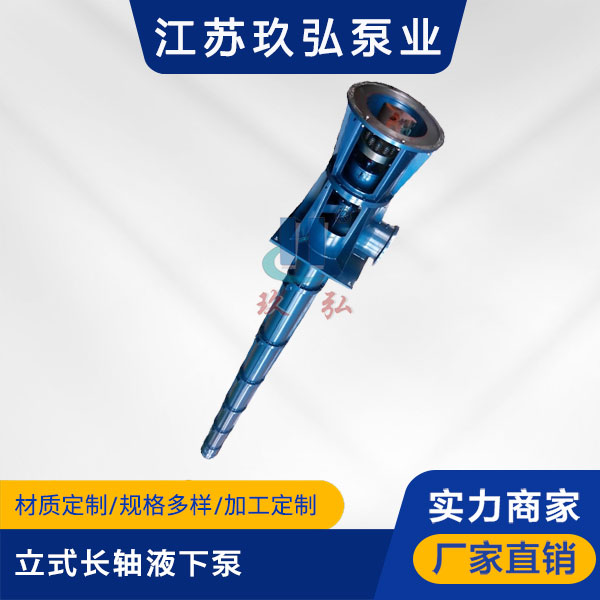

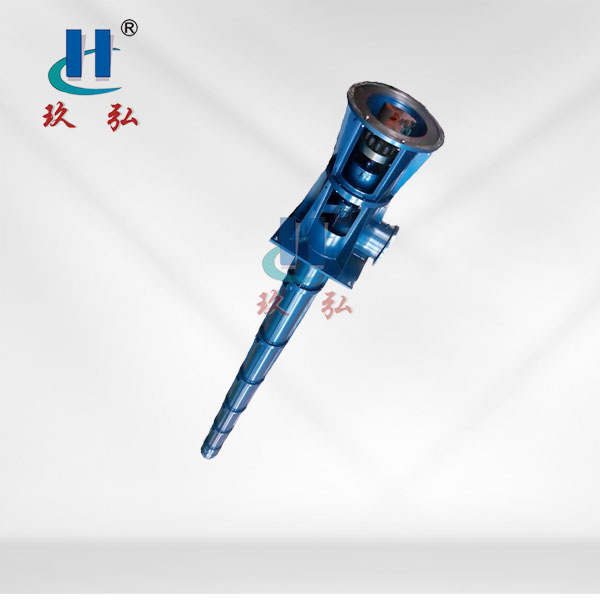

HLC立式長軸液下泵

HLC型立式長軸泵是在吸收國內外設計和製造先進經驗的基礎上，結合市場需求研製的先進成熟的係列產品。輸送清水和含一定固體顆粒（如鐵屑、砂粒、煤粉等）的汙水、具腐蝕性工業廢水、海水；輸送液體溫度不超過80℃。廣泛用於原生水處理廠、汙水處理廠、冶金鋼鐵行業（特別是該行業漩流池輸送氧化鐵皮）、電廠、礦山、市政工程及農田水利工程。

HLC立式長軸液下泵結構特點

　　HLC型立式長軸泵入口垂直向下，出口水平，單基礎安裝，泵和電機直聯；從電機端俯視，泵為逆時針方向旋轉，主要特點有：

　　1、用水力設計軟件優化設計，性能優越，並充分考慮了葉輪及導葉的抗磨蝕性，使葉輪等易損件壽命大大提高；產品運行平穩、安全可靠、高效節能。

　　2、水泵進口裝有濾網，開孔大小適當，既有效地防止大顆粒雜質進入泵內損壞水泵，同時又保證了淨進水麵積是揚水管斷麵麵積的3.5倍以上，最大限度地減少了進口損失，提高了水泵效率。

　　3、葉輪采用平衡孔平衡軸向力，葉輪前後蓋板均設有可更換的密封環，保護葉輪及泵體。密封環采用特殊堰堤型結構，可有效防止泵停機後氧化鐵皮或其它雜質沉至密封環間隙進口處，極大地提高了密封環和葉輪的使用壽命。

　　4、泵中間軸、揚水管和護管為多節，中間接軸采用套筒聯軸專利技術，徑向同軸度比其它聯軸方式提高十倍，整機振動減少70%以上；揚水管數量可根據用戶需要增減，適應不同的液下深度。葉輪、導葉體可為多級，適應不同的揚程要求。

　　5、水泵揚水管由法蘭連接，中間有導軸承。水泵導軸承采用加強型填充聚四氟乙烯或加拿大賽龍軸承，也可采用丁腈橡膠（用於介質溫度高於55℃），軸由護管保護。當輸送清水時，可取消護管，導軸承不必接冷卻潤滑水；輸送汙水時，導軸承須外接冷卻潤滑水。對現場沒有清潔水或清潔水成本較高的地方，可增設特殊結構，采用泵輸送的介質經過過濾或沉澱分離後對導軸承進行冷卻潤滑。潤滑水係統可增設流量及壓力繼電器等控製元件，開機前供水量低於額定供水量時，泵不能起動，當運行過程中由於某種原因（管路堵塞）造成缺水，缺壓時，繼電器發出報警信號，控製室蜂鳴器鳴叫，紅燈報警，此時可打開旁通係統的閥門供水，保證供水充分，同時可對故障進行檢修，這一控製係統可實現遠程搖控。

　　6、泵的殘餘軸向力和轉子部件的重量由電機座內的推力軸承承受或帶推力軸承的電機承受。推力軸承用稀油潤滑，並外接水進行冷卻。推力軸承可埋設溫控元件。

　　7、泵的軸封為填料密封，軸封及導軸承處裝有可更換的軸套，以保護軸。葉輪的軸向位置由軸承部件上端或泵聯軸器內的調整螺母來調整，十分方便。

　　8、水泵可配備控製櫃，它具有根據液位自動啟停和過載報警及實時遠程監控等多種功能，可實現多泵聯網遠程集中控製。口徑大於500mm的泵設有自動排氣係統。

輸送清水和含一定固體顆粒（如鐵屑、砂粒、煤粉等）的汙水、具腐蝕性工業廢水、海水；輸送液體溫度不超過80℃。廣泛用於原生水處理廠、汙水處理廠、冶金鋼鐵行業（特別是該行業漩流池輸送氧化鐵皮）、電廠、礦山、市政工程及農田水利工程。
